ASTM A53 là tiêu chuẩn của Mỹ dành cho ống thép carbon đen và ống mạ kẽm nhúng nóng, bao gồm cả ống hàn và ống đúc liền mạch. Tiêu chuẩn này thường xuất hiện trong hồ sơ kỹ thuật của hệ thống dẫn nước, hơi, khí, PCCC và một số kết cấu thông dụng. Hiểu rõ ASTM A53 là gì sẽ giúp bạn lựa chọn đúng loại ống, Grade và chiều dày theo yêu cầu công trình.
ASTM A53 là gì?
ASTM A53/A53M là tiêu chuẩn của ASTM International dành cho ống thép carbon đen và mạ kẽm nhúng nóng. Phiên bản hiện hành là ASTM A53/A53M-24, áp dụng cho ống từ NPS 1/8 đến NPS 26, tương đương DN 6–DN 650, dùng trong cơ khí và hệ thống dẫn hơi, nước, khí hoặc không khí.
Theo phương pháp sản xuất, ống ASTM A53 được chia thành:
- Type F: ống hàn lò, chỉ có Grade A.
- Type E: ống hàn điện trở ERW, gồm Grade A và Grade B.
- Type S: ống đúc liền mạch, gồm Grade A và Grade B.
Tại Việt Nam, Type E phổ biến nhờ giá hợp lý và phù hợp với nhiều hệ thống đường ống. Type S thường dùng khi công trình yêu cầu ống không có đường hàn hoặc điều kiện làm việc khắt khe.
Bạn cần lưu ý ASTM A53 chủ yếu áp dụng cho ống dẫn và ứng dụng cơ khí. Với ống chuyên dùng cho kết cấu chịu lực, ASTM A500 thường phù hợp hơn.
Phân loại ASTM A53 Grade A và Grade B
ASTM A53 có hai cấp vật liệu chính là Grade A và Grade B. Sự khác biệt quan trọng nhất nằm ở giới hạn chảy và độ bền kéo.
| Chỉ tiêu cơ tính | Grade A | Grade B |
|---|---|---|
| Giới hạn chảy tối thiểu | 205 MPa | 240 MPa |
| Độ bền kéo tối thiểu | 330 MPa | 415 MPa |
| Loại ống áp dụng | Type F, E, S | Type E, S |
| Đặc điểm | Dễ uốn và tạo hình hơn | Cường độ cao hơn |
Grade A phù hợp với hệ thống áp suất thấp hoặc sản phẩm cần uốn, cuộn và tạo hình nhiều. Grade B có giới hạn chảy và độ bền kéo cao hơn, thường dùng cho đường ống và các hạng mục công nghiệp yêu cầu khả năng chịu lực tốt.
Độ giãn dài của hai Grade thay đổi theo quy cách ống, chiều dày và loại mẫu thử, không áp dụng một tỷ lệ cố định cho mọi sản phẩm.
Khi hồ sơ chỉ ghi “ASTM A53”, bạn không nên mặc định là Grade B. Đơn đặt hàng cần nêu rõ:
- Type F, E hoặc S.
- Grade A hoặc Grade B.
- Ống đen hoặc mạ kẽm.
- Kích thước NPS/DN và Schedule.
- Kiểu đầu ống: trơn, ren hoặc có khớp nối.
Việc thiếu một trong các thông tin trên có thể dẫn đến đặt sai loại ống hoặc không đủ căn cứ nghiệm thu.
Ứng dụng thực tế tại Việt Nam
Ống thép ASTM A53 được dùng phổ biến trong công trình dân dụng, nhà máy và hệ thống kỹ thuật. Tùy môi trường sử dụng, bạn có thể lựa chọn:
- Ống thép đen: dùng cho đường ống dẫn khí, hơi, chất lỏng, khung nhà xưởng, giàn giáo, giá đỡ thiết bị và hệ thống PCCC. Khi lắp đặt ngoài trời hoặc nơi ẩm, ống cần được sơn chống gỉ.

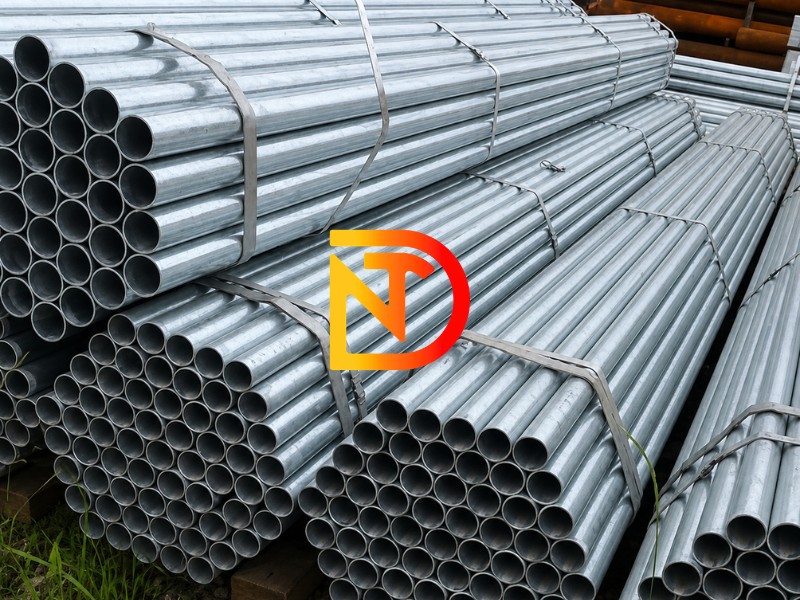

- Ống thép mạ kẽm: phù hợp với hệ thống cấp nước, PCCC, lan can, hàng rào, đường ống kỹ thuật và các hạng mục ngoài trời nhờ khả năng chống ăn mòn tốt hơn.
Quy cách thường gặp là NPS 2 SCH 40 ASTM A53 Grade B, có đường kính ngoài 60,3 mm và chiều dày danh nghĩa 3,91 mm. Sản phẩm thường được sử dụng cho hệ thống đường ống nhà máy và PCCC theo yêu cầu thiết kế.
Bạn có thể tham khảo thêm thép ống đen và thép ống mạ kẽm để lựa chọn quy cách phù hợp.
NPS và SCH trong ống thép ASTM A53
Khi chọn ống thép ASTM A53, bạn cần hiểu hai ký hiệu quan trọng là NPS và SCH.
NPS – Nominal Pipe Size là kích thước danh nghĩa của đường ống. Đây không phải lúc nào cũng là đường kính ngoài thực tế. Ví dụ, ống NPS 2 có đường kính ngoài 2,375 inch, tương đương khoảng 60,3 mm.
SCH – Schedule thể hiện nhóm chiều dày thành ống. Các Schedule thường gặp gồm SCH 10, SCH 20, SCH 40, SCH 80 và SCH 160. Với cùng một NPS, Schedule càng lớn thì thành ống càng dày.
| Quy cách | Đường kính ngoài | Chiều dày danh nghĩa |
|---|---|---|
| NPS 2 SCH 10 | 60,3 mm | 2,77 mm |
| NPS 2 SCH 40 | 60,3 mm | 3,91 mm |
| NPS 2 SCH 80 | 60,3 mm | 5,54 mm |
Chiều dày trong bảng là giá trị danh nghĩa. Khi nghiệm thu, bạn cần áp dụng dung sai chiều dày của tiêu chuẩn và điều kiện hợp đồng, không nên yêu cầu số đo thực tế bắt buộc phải bằng hoặc lớn hơn đúng giá trị danh nghĩa.
So sánh ASTM A53 với các tiêu chuẩn ống quốc tế
ASTM A53 thường được so sánh với BS 1387, EN 10255, JIS và GB/T. Tuy nhiên, các tiêu chuẩn này chỉ gần nhau về một số ứng dụng, không tương đương hoàn toàn.
| Tiêu chuẩn | Phạm vi chính | Lưu ý |
|---|---|---|
| ASTM A53 Grade B | Ống đen, mạ kẽm, hàn hoặc đúc | Dùng cho cơ khí và đường ống |
| BS 1387 Medium | Ống thép ren và hàn | Đã được rút lại |
| BS EN 10255 Medium | Ống thép không hợp kim dùng để hàn và ren | Thay thế BS 1387 |
| JIS G3452 SGP | Ống thép carbon cho đường ống thông thường | Gần về mục đích dẫn lưu chất |
| JIS G3444 STK400 | Ống thép carbon kết cấu | Không phải tiêu chuẩn thay thế trực tiếp |
| GB/T 3091 | Ống thép hàn cho đường ống áp suất thấp | Cần đối chiếu cơ tính và dung sai |
BS 1387 từng được sử dụng phổ biến tại Việt Nam nhưng hiện đã được thay bằng BS EN 10255. Trong các hồ sơ cũ, bạn vẫn có thể gặp cách gọi ống BS 1387 Light, Medium hoặc Heavy.
ASTM A53 và BS EN 10255 khác nhau về cấp vật liệu, chiều dày, dung sai, phương pháp thử và cách phân loại sản phẩm. Vì vậy, khi hồ sơ đã chỉ định ASTM A53, bạn không nên tự ý sử dụng ống BS, JIS hoặc GB/T thay thế nếu chưa được chủ đầu tư chấp thuận.
Xem thêm: BS 1387 là gì và JIS G3444 là gì
Lưu ý khi mua ống thép ASTM A53
Khi mua hàng, bạn nên kiểm tra đồng thời dấu nhận diện, quy cách thực tế và chứng chỉ chất lượng.
- Kiểm tra nhãn và dấu in: Trên thân ống hoặc nhãn bó cần có các thông tin như tên nhà máy, ASTM A53/A53M, Type, Grade, kích thước và Schedule hoặc chiều dày.
- Đo chiều dày thực tế: Bạn nên dùng thước cặp hoặc thiết bị đo siêu âm tại nhiều vị trí. Với ống NPS 2 SCH 40, chiều dày danh nghĩa là 3,91 mm nhưng kết quả nghiệm thu phải xét thêm dung sai cho phép.
- Kiểm tra MTR và CO/CQ: Chứng chỉ cần thể hiện nhà sản xuất, heat number, Type, Grade, thành phần hóa học, cơ tính, kích thước và kết quả thử nghiệm.
- Kiểm tra ống mạ kẽm: Lớp mạ phải phủ đều, bám chắc, không bong tróc và không có vùng thiếu kẽm ảnh hưởng đến sử dụng. Yêu cầu lớp mạ của ống ASTM A53 được kiểm soát theo chính tiêu chuẩn này; ASTM A123 chỉ áp dụng khi hồ sơ dự án có chỉ định phù hợp cho sản phẩm hoặc cấu kiện mạ kẽm khác.
- Kiểm tra mục đích sử dụng: Với hệ thống PCCC, cấp nước hoặc đường ống áp lực, bạn cần đối chiếu thêm tiêu chuẩn thiết kế, áp suất làm việc, phương pháp nối và yêu cầu của cơ quan nghiệm thu.
Kết luận
ASTM A53 là tiêu chuẩn quan trọng khi lựa chọn ống thép đen và mạ kẽm cho các công trình áp dụng hệ tiêu chuẩn Mỹ. Thép ND cung cấp ống thép ASTM A53 với nhiều quy cách NPS, SCH và Grade, có đầy đủ CO/CQ, MTR và hỗ trợ giao hàng toàn miền Bắc.
